這樣呈現連桿機構,工作原理一目了然 | SOLIDWORKS Visualize

2021-04-09 來源:達索系統SOLIDWORKS 作者:杭州華睿 閱讀:3358

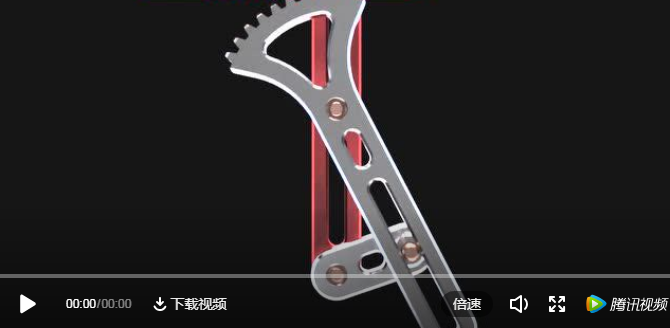

使用SOLIDWORKS來制作扇形齒輪齒條連桿機構的動畫,動圖內播放的是由SOLIDWORKS Visualize渲染完成的動畫。

打開模型后,通過設計樹可以看出這個機構由固定架、齒條、連桿和扇形齒輪組成。通過視頻內的爆炸動畫可以了解各個零件在機構中的位置。請大家參照視頻親自動手來完成各個零件之間的配合哦。



需要注意的是:齒條與扇形齒輪這里使用的是齒條小齒輪配合,在配合前需要在扇形齒輪零件內的前視基準面上,參照視頻內所示的位置,用草圖繪制出一個直徑為135毫米的圓形。當所有零件完成配合后,請在界面左下方點擊運動算例1,并參照視頻內的操作給連桿添加一個旋轉馬達,當旋轉馬達設置完成后,點擊計算按鈕進行計算,到這里扇形齒輪齒條連桿機構的動畫就都設置完啦。


希望通過本期視頻,大家親自動手來操作一下,從而掌握制作扇形齒輪齒條連桿機構動畫的操作方法哦。關于SOLIDWORKS 制作扇形齒輪齒條連桿機構動畫的詳細操作,歡迎大家觀看視頻。
